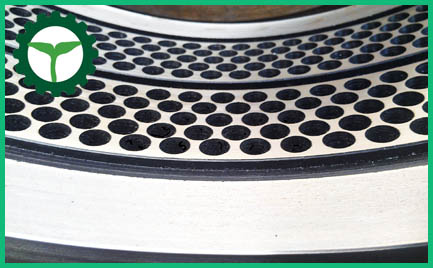

失效原因分析

從環模實際失效現象來看
，可分成3類。

第一類：環模工作一段時間後
，出料各小孔內壁磨損，孔徑增大，所生產的顆粒飼料直徑超過規定值而失效
；

第二類：環模內壁磨損後
，內表麵凹凸不平嚴重，使飼料流動受阻
，出料量下降而停止使用；

第三類：環(huan)模(mo)內(nei)壁(bi)磨(mo)損(sun)後(hou)，使(shi)內(nei)徑(jing)增(zeng)大(da)，壁(bi)厚(hou)減(jian)小(xiao)，同(tong)時(shi)出(chu)料(liao)小(xiao)孔(kong)內(nei)壁(bi)也(ye)隨(sui)著(zhe)磨(mo)損(sun)
，使(shi)各(ge)出(chu)料(liao)小(xiao)孔(kong)間(jian)的(de)壁(bi)厚(hou)不(bu)斷(duan)減(jian)薄(bo)
，因(yin)而(er)結(jie)構(gou)強(qiang)度(du)下(xia)降(jiang)，在(zai)出(chu)料(liao)小(xiao)孔(kong)的(de)直(zhi)徑(jing)增(zeng)大(da)到(dao)允(yun)許(xu)的(de)規(gui)定(ding)值(zhi)之(zhi)前(qian)(即出現第一類失效現象之前)，在最危險的截麵上首先出現裂紋並不斷擴大
，直到裂紋延伸到較大的範圍而導致環模失效。

產生上述3種失效現象的實質性原因，歸納起來

，首先是磨粒磨損，其次是疲勞破壞。

2．1 磨粒磨損

磨損原因很多，分為正常磨損、不正常磨損。正常磨損原因主要有物料的配方、粉碎粒度、粉料的調質質量等。正常磨損情況下環模出現軸向均勻磨損
，導致環模模孔變大
，壁厚變薄。不正常磨損主要原因：壓輥調得太緊
，與環模間隙小
，互相磨損；撒料器角度不好，導致分配物料不均勻而部分先磨損；模內掉進金屬而磨損。這種情況下
，環模多出現不規則磨損，多為腰鼓形。

2．1．1 原料粒度

原yuan料liao粉fen碎sui細xi度du要yao適shi中zhong均jun勻yun
，因yin為wei原yuan料liao粉fen碎sui細xi度du決jue定ding著zhe飼si料liao組zu成cheng的de表biao麵mian積ji，粒li度du越yue細xi，表biao麵mian積ji越yue大da
，物wu料liao吸xi收shou蒸zheng汽qi中zhong水shui分fen越yue快kuai，有you利li於yu進jin行xing調tiao質zhi與yu顆ke粒li成cheng形xing。原yuan料liao粒li度du過guo粗cu，會hui增zeng加jia壓ya模mo的de磨mo損sun，並bing造zao成cheng生sheng產chan率lv下xia降jiang
，能neng耗hao增zeng大da。一yi般ban要yao求qiu原yuan料liao粉fen碎sui後hou要yao能neng全quan部bu通tong過guo8目篩麵
，25目篩上物不得大於35％ 。duicuxianweihanlianggaodewuliao，tianjiayidingliangdeyouzhi
，zaizhiliguochengzhong
，keyijianshaowuliaoyuhuanmozhijiandemocali
，youliyuwuliaotongguohuanmo，qiechengxinghoukeliwaiguanjiaoguanghua。

2．1．2 原料含雜情況

物(wu)料(liao)中(zhong)含(han)砂(sha)及(ji)鐵(tie)雜(za)質(zhi)過(guo)多(duo)，會(hui)加(jia)快(kuai)壓(ya)模(mo)的(de)磨(mo)損(sun)

，所(suo)以(yi)，原(yuan)料(liao)清(qing)雜(za)工(gong)作(zuo)十(shi)分(fen)重(zhong)要(yao)。目(mu)前(qian)，大(da)多(duo)數(shu)飼(si)料(liao)廠(chang)對(dui)清(qing)除(chu)原(yuan)料(liao)中(zhong)鐵(tie)雜(za)質(zhi)較(jiao)為(wei)重(zhong)視(shi)，因(yin)鐵(tie)質(zhi)物(wu)質(zhi)對(dui)壓(ya)模(mo)、壓輥乃至設備會造成強烈的破壞。而對砂石類雜質的清除卻不重視。這一點應引起製粒機用戶的注意。

2．1．3 蒸汽的添加

duiwuliaotianjiazhengqi，keruanhuawuliao
，shiwuliaozhonghanyouxibaozuzhifenlie，bingshiyoufenchengyoulizhuangtai，zaizhiliguochengzhongqirunhuazuoyong，congerjianqingwuliaoduiyamodemosunzuoyong，bingtigaozhilijidechanliang。yibantianjiazhengqideyaliyingzai0．2～0．4MPazhijian，yaligaodisuiyazhiwuliaopinzhongerbianhua，danbaizhihanliangjiaogaodewuliao，shiyongzhengqiyaliyingshaodiyixie，hanxianweijiaoduodewuliao


，shiyongzhengqiyalikeshaogaoyixie。tianjiazhengqiyingshiwuliaohanshuilvda16％ ～17％ ，物料調質後的溫度在78～87~C時最佳。

2．1．4 環模與壓輥之間的間隙

環(huan)模(mo)與(yu)壓(ya)輥(gun)之(zhi)間(jian)的(de)間(jian)隙(xi)過(guo)小(xiao)，會(hui)加(jia)快(kuai)環(huan)模(mo)與(yu)壓(ya)輥(gun)表(biao)麵(mian)的(de)磨(mo)損(sun)
，特(te)別(bie)是(shi)在(zai)製(zhi)粒(li)機(ji)啟(qi)動(dong)和(he)停(ting)止(zhi)時(shi)的(de)空(kong)運(yun)轉(zhuan)期(qi)間(jian)

，這(zhe)種(zhong)磨(mo)損(sun)作(zuo)用(yong)更(geng)加(jia)強(qiang)烈(lie)。考(kao)慮(lv)到(dao)環(huan)模(mo)、壓輥表麵的圓度誤差及工作麵與安裝麵之間的同軸度誤差等因素，環模與壓輥之間的間隙一般取0．2～0．4mm為宜，壓製小直徑顆粒飼料或使用新環模時取小值。

2．1．5 撒料器安裝角度

撒(sa)料(liao)器(qi)安(an)裝(zhuang)角(jiao)度(du)不(bu)正(zheng)確(que)，會(hui)導(dao)致(zhi)環(huan)模(mo)與(yu)壓(ya)輥(gun)間(jian)的(de)物(wu)料(liao)分(fen)布(bu)不(bu)均(jun)勻(yun)。因(yin)此(ci)
，進(jin)入(ru)擠(ji)壓(ya)時(shi)，環(huan)模(mo)與(yu)壓(ya)輥(gun)的(de)擠(ji)壓(ya)應(ying)力(li)和(he)摩(mo)擦(ca)力(li)沿(yan)軸(zhou)向(xiang)出(chu)現(xian)非(fei)均(jun)勻(yun)現(xian)象(xiang)，最(zui)終(zhong)導(dao)致(zhi)環(huan)模(mo)與(yu)壓(ya)輥(gun)磨(mo)損(sun)呈(cheng)不(bu)均(jun)勻(yun)分(fen)布(bu)。

2．2 疲勞破壞

製(zhi)粒(li)機(ji)環(huan)模(mo)為(wei)一(yi)多(duo)孔(kong)環(huan)形(xing)零(ling)件(jian)
，工(gong)作(zuo)條(tiao)件(jian)惡(e)劣(lie)，在(zai)使(shi)用(yong)過(guo)程(cheng)中(zhong)長(chang)期(qi)承(cheng)受(shou)壓(ya)輥(gun)的(de)擠(ji)壓(ya)力(li)和(he)物(wu)料(liao)的(de)摩(mo)擦(ca)力(li)，使(shi)之(zhi)產(chan)生(sheng)彎(wan)曲(qu)應(ying)力(li)和(he)接(jie)觸(chu)壓(ya)應(ying)力(li)。但(dan)這(zhe)些(xie)應(ying)力(li)不(bu)是(shi)影(ying)響(xiang)環(huan)模(mo)壽(shou)命(ming)的(de)因(yin)素(su)，其(qi)主(zhu)要(yao)失(shi)效(xiao)形(xing)式(shi)還(hai)是(shi)來(lai)自(zi)疲(pi)勞(lao)破(po)壞(huai)。

黃傳海在“顆粒飼料壓製機環模強度探討”中
，對製粒機工作過程中環模的受力情況進行了分析，認為環模在製粒過程中受到交變的作用
，其交變應力循環特性為：這zhe表biao明ming其qi交jiao變bian應ying力li是shi非fei對dui稱cheng循xun環huan的de，環huan模mo通tong常chang發fa生sheng疲pi勞lao破po壞huai。這zhe與yu環huan模mo在zai實shi際ji使shi用yong中zhong所suo產chan生sheng失shi效xiao結jie果guo相xiang吻wen合he。在zai此ci基ji礎chu上shang，提ti出chu適shi當dang增zeng大da環huan模mo寬kuan度du、houdujineijing，ketigaohuanmodekangwannengliheshengchanlv。tongshizengdaneijingheyouxiaojiyachangdu，kemingxianjiangdihuanmodejiechuyayingli。weiyouxiaogaishanhuanmodeshoulitiaojian

，chugaibianhuanmowaixingchicun

，haikeyicaiquxuanyongheshicaizhiherechulijishu，yijishejihuanmobiaomiankaikonglvdengtujing。
