目前
，對生物質顆粒機環模壽命雖有研究，但大都停留在實驗階段，對生物質顆粒機環模壽命的分析也沒有定量化。本文將通過分析環模的失效形式

、失效機理和影響環模壽命的結構因素，對不同結構參數下的環模進行數值計算，獲得環模的疲勞壽命。

1
、環模失效特性研究

1.1失效形式

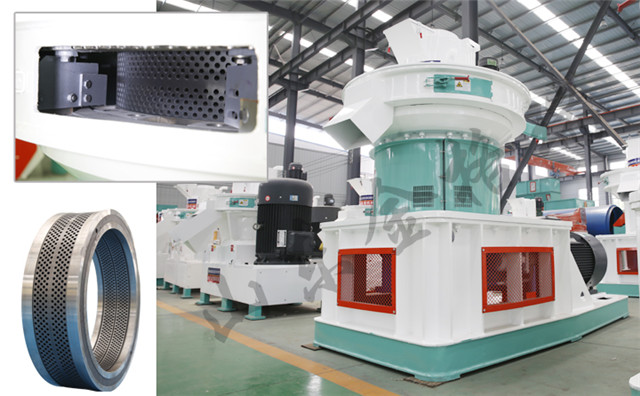

        生物質顆粒機環(huan)模(mo)為(wei)多(duo)孔(kong)環(huan)形(xing)零(ling)件(jian)

，工(gong)作(zuo)條(tiao)件(jian)惡(e)劣(lie)，使(shi)用(yong)過(guo)程(cheng)中(zhong)長(chang)期(qi)承(cheng)受(shou)壓(ya)輥(gun)的(de)循(xun)環(huan)擠(ji)壓(ya)和(he)物(wu)料(liao)的(de)摩(mo)擦(ca)，產(chan)生(sheng)周(zhou)期(qi)性(xing)的(de)彎(wan)曲(qu)應(ying)力(li)和(he)接(jie)觸(chu)壓(ya)應(ying)力(li)，其(qi)主(zhu)要(yao)失(shi)效(xiao)形(xing)式(shi)為(wei)疲(pi)勞(lao)破(po)壞(huai)。這(zhe)與(yu)環(huan)模(mo)實(shi)際(ji)使(shi)用(yong)中(zhong)的(de)失(shi)效(xiao)現(xian)象(xiang)吻(wen)合(he)。

1.2失效機理

        本文將從環模的結構特點分析顆粒機機失效現象—接觸疲勞和磨粒磨損的失效機理。

1)接觸疲勞

        環模工作時低速旋轉，同時承受較大的交變接觸壓應力，經過一段時間環模就會出現疲勞裂紋，導致環模疲勞失效。

2)磨損失效

        一是壓輥調得太緊，與環模間隙小，互相摩擦；二是角度不恰當，導致分配物料不均勻而使環模部分先磨損，最終環模出現疲勞裂紋而失效。

        上述分析表明
，環模最終的失效形式都表現為疲勞失效。因此，主要通過對環模的疲勞壽命分析來研究環模的使用壽命。

1.3影響環模疲勞失效的結構參數

        環模結構主要參數為模孔的孔徑、長徑比
、模孔的排列和孔數等。

2、環模疲勞壽命的數值模擬

        對環模的疲勞壽命研究將采用三維建模和有限元軟件進行模擬分析。

        首先，利用三維建模建立生物質顆粒機環模的參數化模型；其次，利用有限元軟件對環模進行疲勞壽命分析；最後，運用相關的彈塑性力學理論和疲勞損傷機理，針對不同環模孔的形狀、不同環模孔數和不同環模孔的排列的疲勞壽命進行分析模擬，使環模的壽命分析定量化。

2.1環模疲勞幾何模型的建立

        申述雲對生物質顆粒機環模特性的研究發現
，環模孔的長徑比為5：1時，環模所受的應力最小。

2.2環模的結構靜力分析

2.2.1約束

、載荷和邊界條件

        根據環模實際裝配工作情況
，對模擬環模施加載荷
、約束和邊界條件。

        對環模軸向的兩個側麵施加固定約束，對周向兩個側麵施加周向對稱約束；對X，Y，Z等3個方向的所有移動自由度和所有旋轉自由度進行固定定位；對模孔的內壁施加垂直於內表麵的平均壓力
，以模擬生物質原料對環模孔的周向壓力

；同時

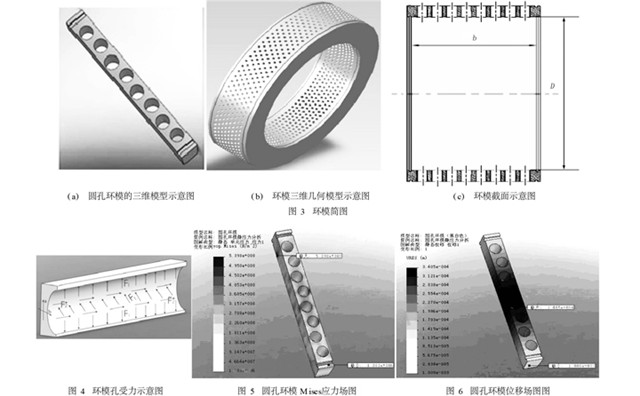

，沿著模孔軸向在模孔的內表麵施加摩擦力，模擬生物質原料對環模孔內壁的摩擦力，如圖3
、4所示。

2.2.2靜力分析結果

        模孔的Mises應力分析計算結果和模孔位移場分析計算結果分別如圖5和圖6所示。

2.3環模壽命分析

2.3.1壽命參數設置

        在對環模進行了結構靜力分析的基礎上

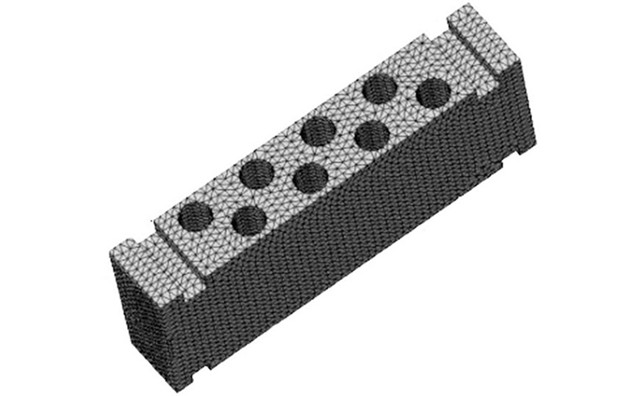

，即可對環模進行疲勞壽命分析。劃分網格後的圓孔環模模型如下圖所示。

        利用COSMOSWorks軟ruan件jian對dui環huan模mo進jin行xing疲pi勞lao壽shou命ming分fen析xi時shi，軟ruan件jian的de參can數shu設she置zhi除chu滿man足zu結jie構gou靜jing力li分fen析xi的de需xu要yao外wai，還hai需xu要yao依yi據ju對dui環huan模mo疲pi勞lao理li論lun的de研yan究jiu
，對dui疲pi勞lao參can數shu參can數shu進jin行xing設she置zhi。

2.3.2壽命模擬結果分析

        對環模使用壽命的衡量
，既要考慮到環模的疲勞壽命
，又要兼顧環模的產量。

        顆粒機環模孔的數目對環模的產量有較大影響，在壽命相同的條件下
，模孔數目越多環模的產量越高。

        對壽命模擬結果的分析將以這兩個因素為分析重點。

        從分析的數據得出，在孔徑10mm、長徑比5：1、溫度120℃的條件下：

1)模孔排列方式相同的環模
，其疲勞壽命隨著模孔數目的增多而減小，因為隨著模孔數目的增多
，環模的機械強度降低。

2)環模孔數相當時，模孔交替排列的環模壽命比模孔平行排列的環模壽命長得多，如交替800個模孔的環模壽命為2.15×107次，平行864個模孔的環模壽命為5.46×106次。

        兩者相比，交替孔環模壽命是平行孔環模壽命的4倍
，而模孔數之比約為1：1。

        這是因為環模孔交替排列使得環模受力更均勻
，增強了機械強度。

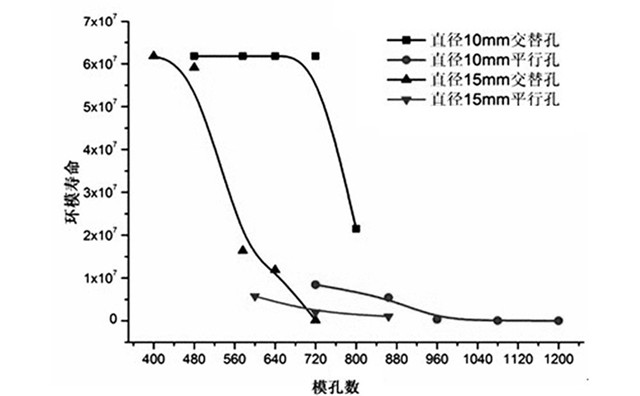

        120℃時環模壽命曲線如下圖所示。由圖中可以看出
，在壽命相同的條件下
，模孔直徑10mm交替排列方式的環模壽命要比模孔直徑15mm的環模產量大得多。在模孔排列方式相同的情況下
，模孔的數目較少時，環模的壽命較高。

3
、結論

1)本文得出了生物質顆粒機環模主要的失效形式為疲勞破壞，分析了環模的失效機理。

2)建立了環模的S-N曲線，為分析環模疲勞壽命提供了重要數據和理論依據。

3)借助有限元軟件將環模的疲勞壽命量化，得出了不同結構參數下環模的疲勞壽命數據，研究得出模孔孔徑10mm、模孔交替排列、模孔數720的環模為理想環模。
